树脂流动解析软件 3D TIMON树脂流动解析软件 3D TIMON


粘弹性解析选项：StructVE
为成型后变形而感到困扰的人士务必查看。
回流或韧化后翘曲变形增大。在热循环试验中，注塑件破裂。
推测原因多为注塑件内的残留应力所导致。

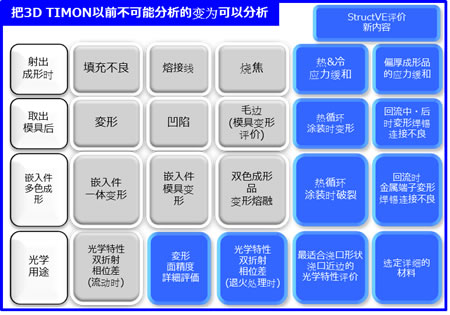

StructVE
应用事例

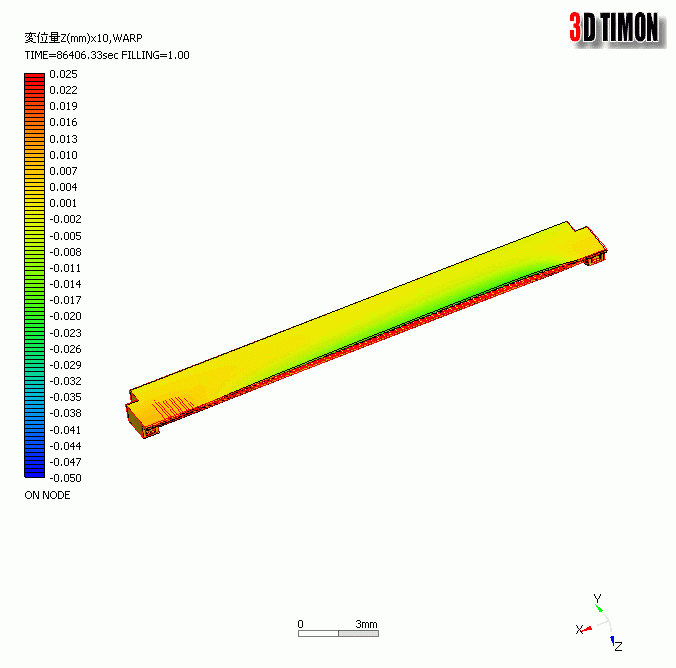

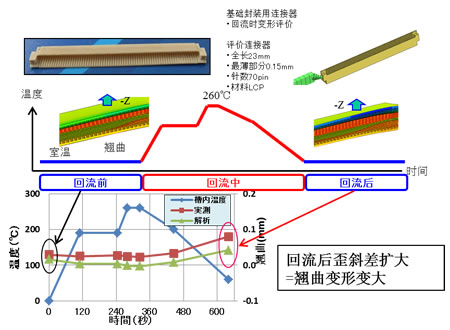

基板安装用连接器回流时的残留应力、变形预测
回流时的残留应力、变形预测
　　　

激光打印机部件韧化时的残留应力、变形预测

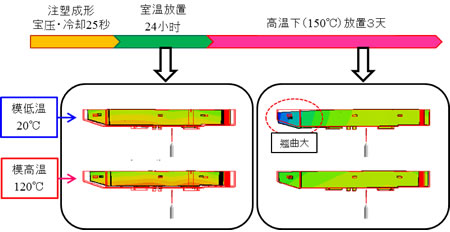

利用成型条件不同（模具温度）的部件对比高温下使用时的翘曲变形

回流时的残留应力、变形预测
室温下的翘曲变形无差别
高温下使用时的翘曲变形有差别
→受残留应变缓和的影响，模具温度较低时翘曲增大

汽车用电装部件热冲击（冷热冲击）破裂预测研究

汽车用电装部件热冲击（冷热冲击）破裂预测研究
由于本部件在实际使用中会处于各种温度负荷的环境中，
所以成型后放置1天之后，-40℃～+130℃各30分钟，重复3次进行试验。

评估研究项目


评估研究项目
