Injection molding CAE software 3D TIMON

AMDESS for 3D TIMON - 参数最优化选项

AMDESS for 3D TIMON是在参数最优化支持软件AMDESS（株式会社くいんと社幖鸣审幍）
中配备了3D TIMON专用的参数最优化模块的选项。不仅可以实现锁模力的最小化，还可以为设计者提供改善方案。参数最优化软件与从前的最优化软件不同，不需要懂太多相关程序的知识，也省去了转换成专用文件繁杂的作业。
（AMDESS为了利用EXCEL、需要Microsoft Excel （Excel 2000以上）的版本）

功能介绍

从树脂的L/T（流动比）可决定浇口的数量
通过调整浇口的位置来控制熔接线的位置
变更实体模型的肉厚及寸法后的最小变形量
为减少锁模力改变先由得浇口位置

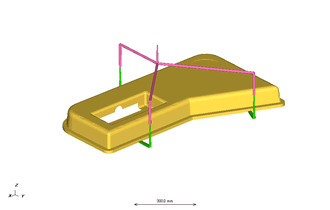

↓例：在程序中改变浇口的位置来控制熔接线的位置
AMDESS_exam

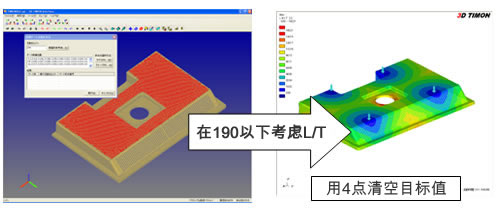

从树脂L/T（流动比）可决定浇口的数量

根据树脂（材料）或L/T来决定浇口数量。 AMSEDD_exam1

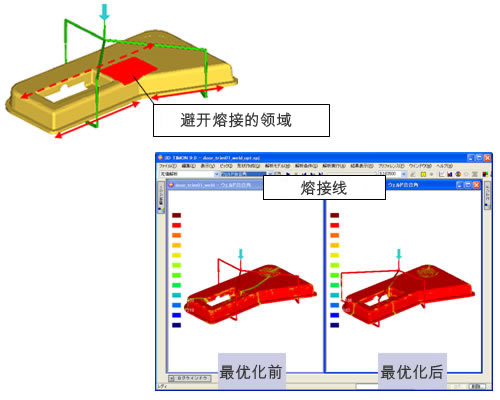

通过调整浇口位置控制熔接位置

把想要避免接线的部位小组化、通过调整浇口实现最小化。浇口、水口可自动移动，因此省去重建水口的作业。 AMSEDD_exam2

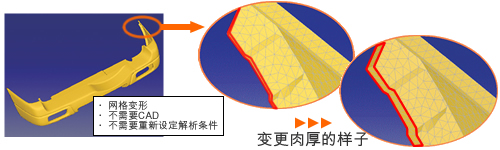

变更实体模型的肉厚·寸法后变形的最小化

肉厚是造成翘曲的主要原因。通过最优化产品肉厚将变形最小化。 AMSEDD_exam3

为减少锁模力改变现有的浇口位置

水口连同浇口自动变更为减少锁模力改变现行浇口时，水口也会随之变更。	数据提供： INAX股份有限公司
各水口的检测度通过检测可把握如何调整水口可减少锁模力。	数据提供： INAX股份有限公司

运行环境

可对应的网格	四面体·六面体要素
CPU	Intel Pentium4 / Xeon 2GHz以上 AMD Opteron/Athlon64 1.8GHz以上
内存	推荐2GB以上
OS	Microsoft Windows XP SP2以降 Microsoft Windows 7 Professional, Enterprise,Ultimate （64bit在32bit模式运行）
所需软件	Microsoft Excel （Excel 2000以降） ※AMDESS运行时必要。
硬盘容量	推荐20GB以上
屏幕分辨率	1280×1024以上，可支持65536色以上的屏幕，支持OpenGL的图形卡
其他	CD-ROM光驱(安装用)
许可证管理	加密用USB形式的网络许可证

※解析时根据根据模型的大小，需要一定的硬盘空间。
※解析时所需要的空间取决于模型的节点数·要素数
※Pentium,Xeon是美国Intel公司的商标。
※Opteron,Athlon是美国 Advanced Micro Devices公司的登陆商标。
※Microsoft Windows 2000、Windows XP、Microsoft Excel是美国 Microsoft公司的登陆商标。
