3D TIMON-nStruct

大幅度提高纤维强化树脂产品的结构解析精度。
可将非线性物性考虑在内,预测注塑件的最薄弱部分。

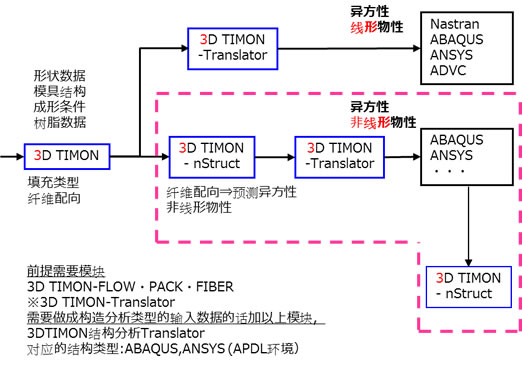

采用3D TIMON的纤维配向解析结果,预测与解析模型各元素的纤维配向(配向方向、配向度)相符的非线性物性(线性极限、非弹性行为、断裂点),并通过与3D TIMON结构解析译码器同时使用,将异向性且非线性物性考虑在内,生成结构解析求解器用的输入文件。
可读入结构分析结果,评估将纤维配向(配向方向、配向度)考虑在内的安全率(材料强度/产生应力)。

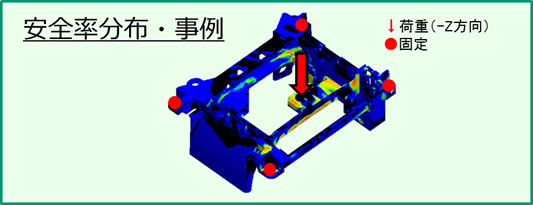

nstruct_安全率分布事例

解析事例

解析事例

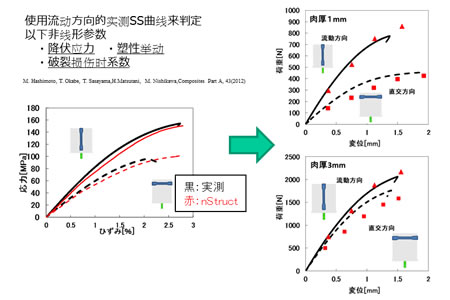

非线性材料物性的确定

非线性材料物性的确定 使用根据哑铃型切片(2mm)的SS曲线确认的参数,对1mm与3mm哑铃型切片的拉伸试验与CAE解析的SS曲线进行对比

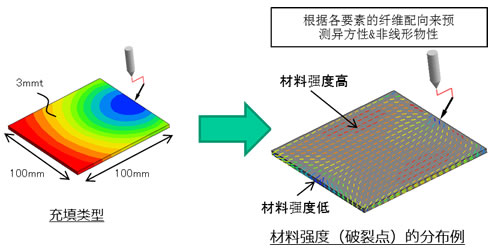

异向性&非线性物性的预测


异向性&非线性物性的预测
