Injection molding CAE software 3D TIMON

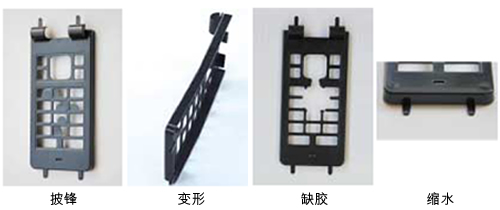

例如可有效对应以下不良现象

许多工程师烦恼的问题，3D TIMON可以立刻帮你解决。

如何减少锁模力？
水口直径有必要那么大吗？
一模多取中应该注意哪些问题？

　充填解析劫果：充填パタ┼ン

可根据充填及保压・冷却解析结果来检讨浇口，
流道的平衡及其轻量化。

减少试作次数？

　　そり解析劫果：そり幍幪

根据充填～变形收缩的结果检讨合适的
浇口形状及位置。

根据纤维配向矫正变形。

侩居配向解析劫果：侩居配向

根据纤维配向来判断浇口的位置。

如何缩短周期？
是否要合理配置冷却管？
是否会因冷却管的配置出现温差？

金型冷却解析劫果：金型温度

根据模具冷却结果检讨冷却管的配置・・・。

如何消除因产品壁厚设计不均引起的缩水？

　　　　幍幪解析劫果：缩水

根据变形收缩解析结果检讨产品形状的设计。

3D TIMON模快的构成

3D TIMON标准模块包含了解析模型的作成，确认解析结果的Pre/Post、模具冷却解析、充填解析、保压冷却解析、纤维配向解析、变形解析的求解器。

追加的模块有、流胶时的嵌件变形解析、嵌件成型品整体变形解析的INSERT、双色成形时的充填・变形解析的MultiMold、可解析树脂镜片双折射的OPTICS、有LCP材料的超薄壁成型品用SuperThin、结晶性强化树脂用变形解析的AWARP、还有射出压缩成形解析的PRESS、 3D TIMON专用四面体网格、参数最优化选项AMDESS for 3D TIMON。

预处理器系统规范

项目	功能
文件 I/O	输入：STL、Universal、NASTRAN-BLK
Meshing 功能	自动立体网格　（砌块模型：TIMON-MESH; Tetra 模型: TetMESH）浇口、直流道、流槽、模具壁、冷却通道创建功能
注塑条件设置	注入速度-位置 / 注入时间 – 装填比设置、多步骤设置、阀门、多喷嘴
转换工具	ABAQUS、ANSYS、NASTRAN

* 所有公司名称和产品名称都是各公司的注册商标。本产品规范可能会进行修订、恕不预先通知。
