树脂流动解析软件 3D TIMON树脂流动解析软件 3D TIMON



结构解析用输出文件 TRANSLATOR

是用于将根据3D TIMON的流动解析计算出的物性值输入到通用结构解析输入文件中。
可通过处理树脂的异向性物性,以更高精度进行结构解析。此外,由于可以自动输出
通用结构解析的输入文件,所以即使是结构解析的初学者也能够轻松使用异向性物性值进行解析。

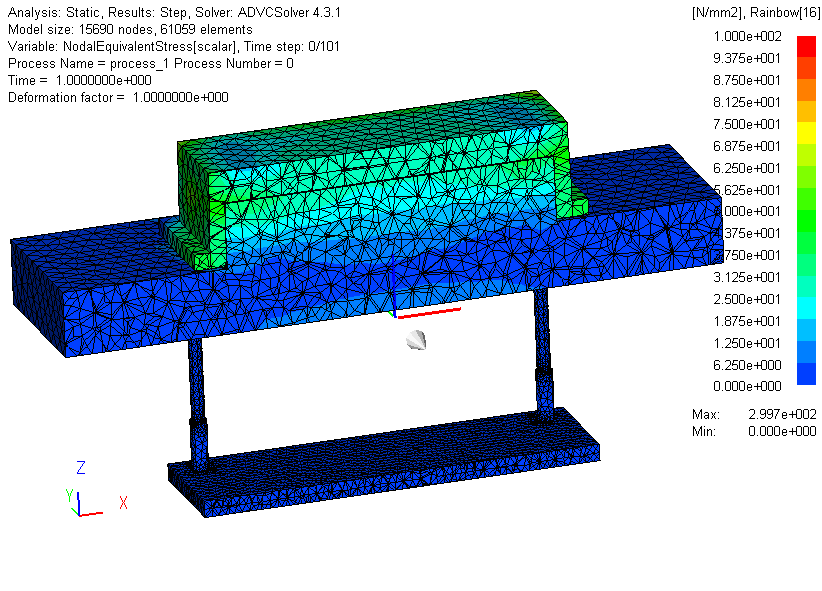

因EP顶起而导致注塑件变形的状况
因EP顶起而导致注塑件变形

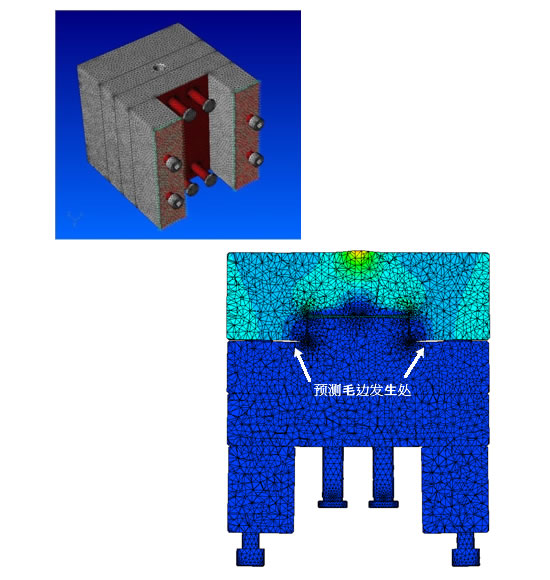

与结构解析( ADVENTURECluster )的协作事例

因注塑压力导致产生毛刺的预测研究。
→ 必须将注塑条件考虑在内。
幖柄箫w幋↓<br></tr>


	<tr>
		<td><h3 class=3D TIMON-TRANSLATOR解析事例

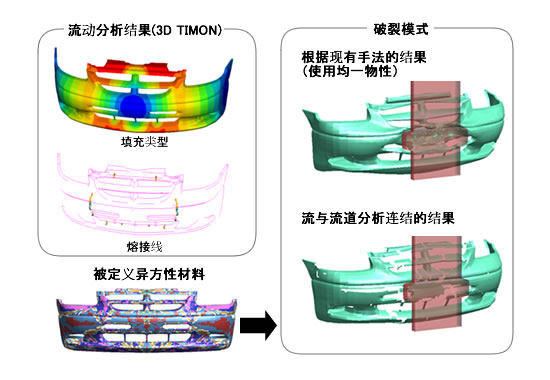

与通用冲击解析之间的协作事例=通过NASTRAN批量数据
树脂产品即使因注塑成型(水口、成型条件等)而具有同一形状,其特性也不相同。
→ 必须将注塑条件考虑在内。
通用冲击解析  协作事例

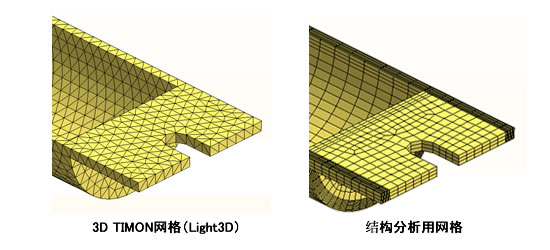

映射至结构解析网格
(1)使用Light3D功能,高速执行流动解析
(2)将异向性物性数据映射至结构解析用网格中
(3)执行结构解析

?将结果从粗疏网格附加至精细网格
◇实现解析时间的缩短
映射至结构解析网格

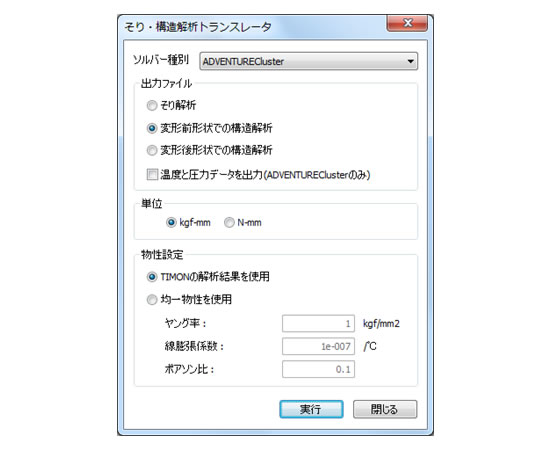

各种TRANSLATOR的规格

将使用3D TIMON解析出的异向性物性值输出为各种结构解析软件的导入文件格式。
(弹性模量、线膨胀系数、泊松比)

ADVENTURECluster
也可追加输出温度负荷(时间序列)、压力负荷 (时间序列)。
通过加入由树脂导致的温度及压力负荷可进行模具变形预测疲劳预测

支持如下求解器
(必须具备各自相应的专用授权。)
·NASTRAN (NASTRANTRANSLATOR)
·ABAQUS (ABAQUSTRANSLATOR)
·ANSYS (ANSYSTRANSLATOR)
·ADVENTURECluster(ADVENTUREClusterTRANSLATOR)
TRANSLATOR规格
