TIMON for CATIA V5(TFC)是在CATIA V5环境下可设定并启动高性能射出成形CAE系统3D TIMON。
水口命令简化了浇口／水口的设定过程。水口复制功能的应用避免了重复作业、将其菜单化以便再利用。
|
|
导入效果 |
根据TFC的独家技术、在CATIA的直线体、圆弧体上追加流道的属性→自动化支持（复制，参数化）
|
|

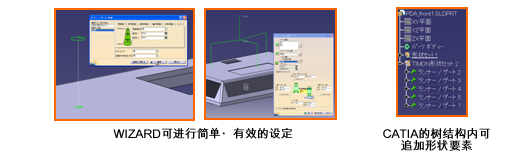

最简便的操作进行条件设定 |

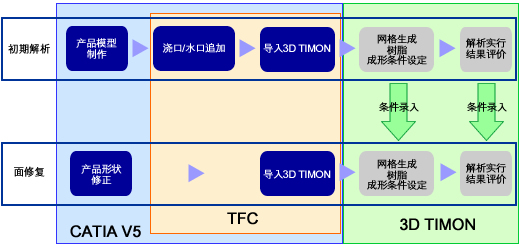

TIMON for CATIA V5与3D TIMON的合作可灵活对应设计变更、对设计者案例分析目标达成最佳效果。
|
|
3D TIMON程序的输出 |
■可从TFC直接输出数据
■可减少因STL格式引起的不良状况
|
 |
|
TIMON for CATIA和3D TIMON可检讨的项目 |
TFC
3D TIMON-FLOW |
浇口、水口的设计
充填评价
外观不良预测（熔接线位置，熔接线追踪）
水口流胶不平衡
|
TFC
3D TIMON-FLOW
3D TIMON-PACK
|
锁模力检讨
周期检讨
|
TFC
3D TIMON-FLOW
3D TIMON-PACK
3D TIMON-WARP |
收缩率评价
变形评价
|
TFC
ソルバ┼オプション |
嵌件变形解析
复合成形
压缩成形
最唔化幎趾斥G锁模力最小化、变形最小化、控制熔接线）
构造解析连携
|
|
TIMON for CATIAの最小系统构成 |
■CATIA V5 R20
■3D TIMON-FLOW
■对应OS WindowsXP 32/64bit版，Windows7 64bit版（SP2以上）
|
|
TIMON for CATIA V5（今后开发方向） |
■向CATIA PLM环境的统一
■自动化支持功能
■协助设计功能
|
|
|
