3D TIMON-MultiMold - 2次成形解析用模块
3D TIMON-MultiMold可从2次成形的充填预测变形。
利用3D TIMON-MESH高性能的特征，可将2次成型品（1次成型品和2次成型品）一并自动生成网格。

解析功能有以下3种。

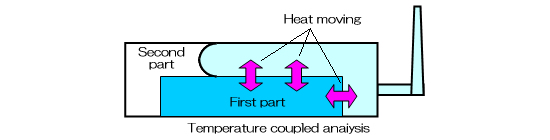

1.可以连成解析1次成型品和2次成型品的温度。
3D TIMON-Multi Mold fig1

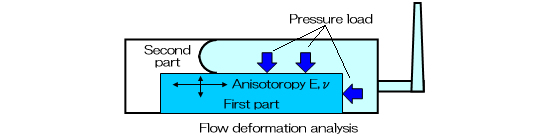

2.由2次成形品的树脂流动可预测一次成形品的变形。
3D TIMON-Multi Mold fig2

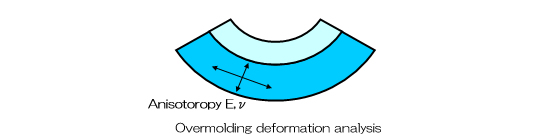

3. 可预测在一体状态下2次成形品的收缩和1次成形品的刚性考虑在内的收缩变形。
3D TIMON-Multi Mold fig3


・　根据与1次成形品的温度连成解析可得知熔融强度。
・　通过计算1次成型品的收缩，进行高精度的变形解析后可采取相应的对策。
・　可输出NASTRAN、ABAQUS、ANSYS格式的数据。
・　右边显示树脂玻纤的使用事例。也可适用于薄膜的嵌件成型。

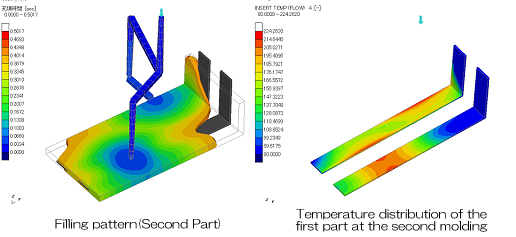

3D TIMON-MultiMold 可计算出的结果
  • 充填时一体部品的温度分布（℃）
  • 保压·冷却时一体部品的温度分布（℃）
  • 1次成形品的树脂压力分布（MPa）
  • 1次成形品的变形
  • 2次成形后一体的翘曲变形
3D TIMON-Multi Mold fig4
